1. 产品应用

适用于多路I2S产品测试测量，数模转换，如PCM麦克风、会议产品。

2. 使用环境

项目	最小	典型	最大	单位
存储环境温度（℃）	-20	25	50	C°
存储环境湿度（%）	30	65	90	%
使用环境温度（℃）	-10	25	50	C°
使用环境湿度（%）	30	60	90	%

3. 电源

3.81mm间距，1*5插拔式接线端子

输入电压范围	最小	典型	最大	单位
输入电源	6	12	24	V
12S输出电压	1.8	3.3	3.3	V

4.  通信接口

RS485/3.81mm间距，1*5插拔式接线端子

5. I2S信号接口

2.54mm间距，1*12插拔式接线端子

6. 性能参数

数字接口参数
性能参数		最小	推荐值	最大	单位
支持LRCK采样率		TBD	48	TBD	KHz
支持BCLK时钟频率		TBD	3.072	TBD	MHz
衰减范围		0	0	-95.625	dB
动态性能参数
性能参数	条件	最小值	典型值	最大	单位
信噪比(SNR)	48KHz	107	108	— —	dB
总谐波失真(THD+N)	1kHz,0dBFS	0.002	0.003	0.005	%
串扰(Crosstalk)	1kHz,相邻通道	-114	-120	-125	dB
互调失真(IMD)	SMPTE标准	-95	-85	-80	dB
频响与噪声参数
性能参数		条件		规格	单位
输出底噪		20-20KHz		<-110	dBV
带内平坦度		20-20kHz		<±0.2	dB

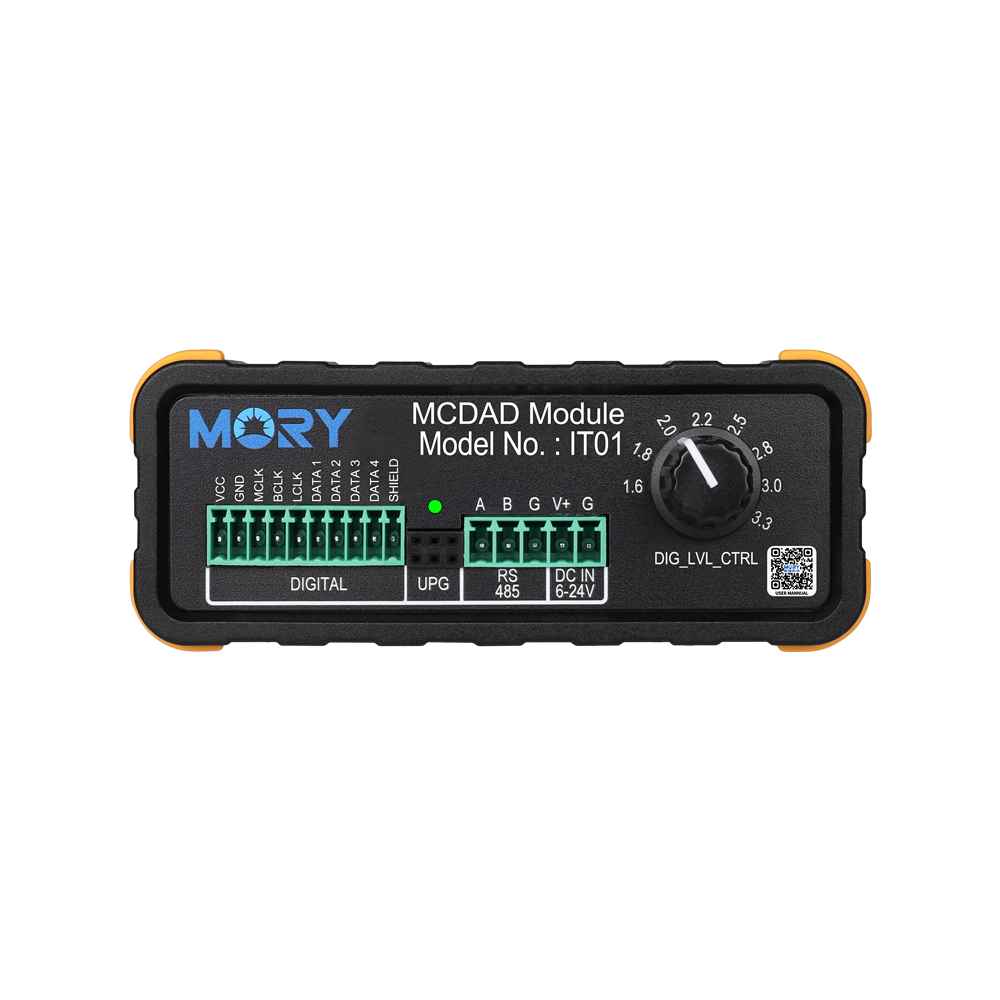

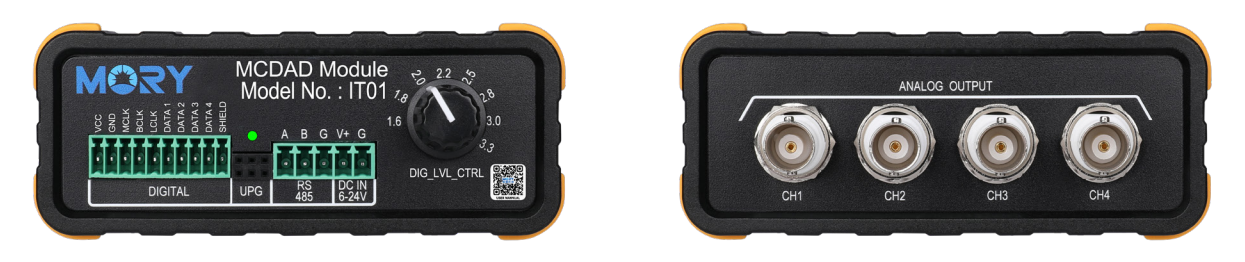

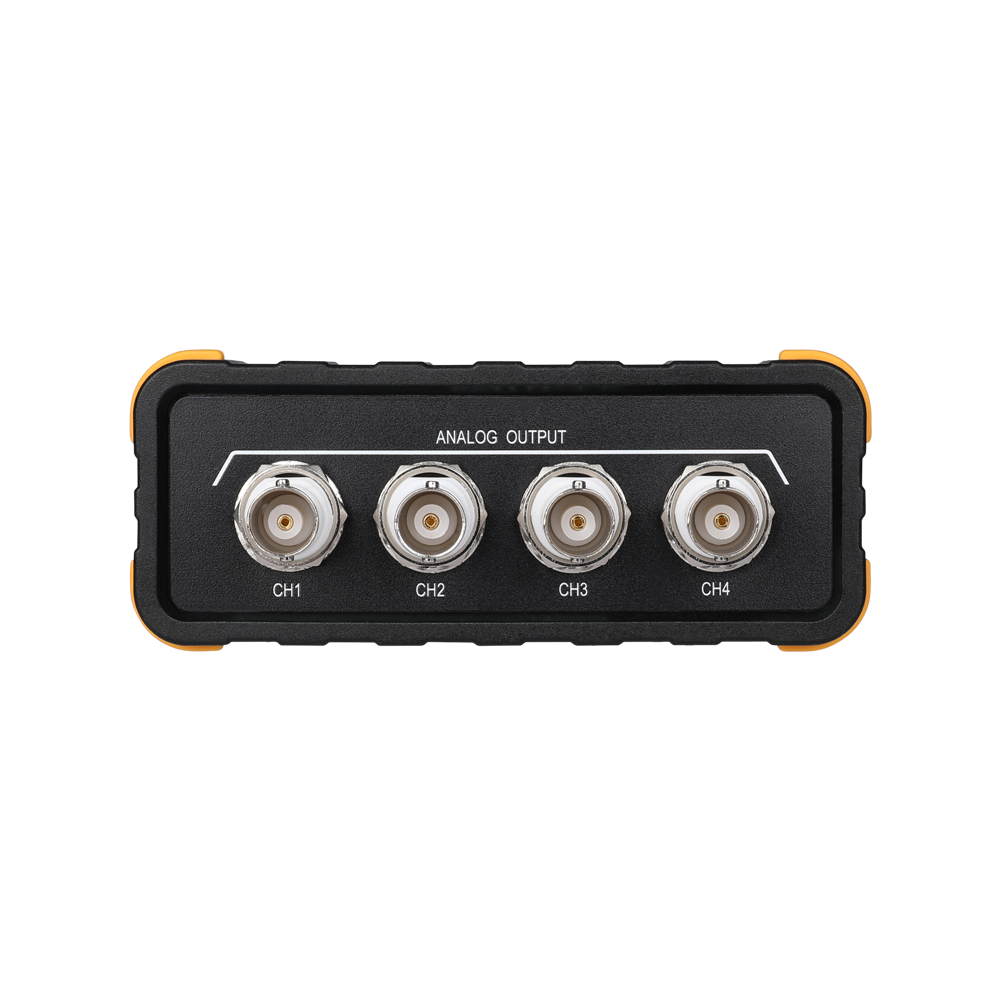

7. 接口面板

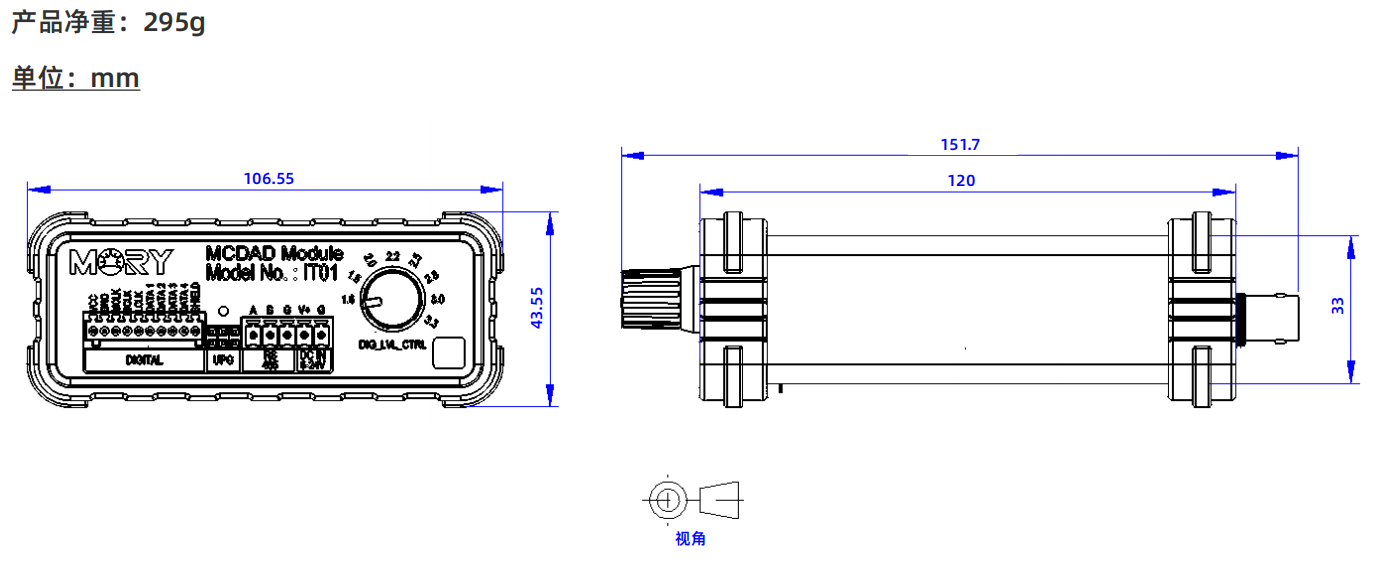

8.  产品尺寸及重量
