1. 产品应用

本模块针对专业音频精密测试的核心痛点设计，以高保真信号切换实现多通道平衡信号的高效扩展与切换，为研发验证与量产测试提供可靠支撑：

1) 音频产品测试场景

适配耳机、扬声器、功放、麦克风等音频设备的研发调试与产线自动化测试，通过多路平衡信号的集中切换，实现单套测试仪器对多台 DUT 的循环测试，显著降低测试系统的硬件投入成本，提升产线测试效率。

2) 精密声学信号测试场景

全差分平衡信号传输，抑制工业环境共模干扰，极低通道串扰，保证微弱音频信号传输保真，适配声学传感器校准、音频失真、噪声、频响等高精度性能测量场景。

3) 系统级测试方案适配

支持RS485总线多台级联扩展，可灵活搭建大规模多通道测试系统；双向信号切换功能兼容激励与采集双向测试需求，配合程控地址配置，可快速集成到自动化测试平台，适配从实验室小批量验证到产线大规模生产的全流程测试场景。

2. 使用环境

项目	最小	典型	最大	单位
存储环境温度（摄氏度）	-20	25	50	C°
存储环境湿度（%）	30	65	90	%
使用环境温度（摄氏度）	-10	25	50	C°
使用环境湿度（%）	40	65	90	%

3. 电源

88~264VAC

4.  通信接口

接口类型：RJ45（ 485通讯协议 ）

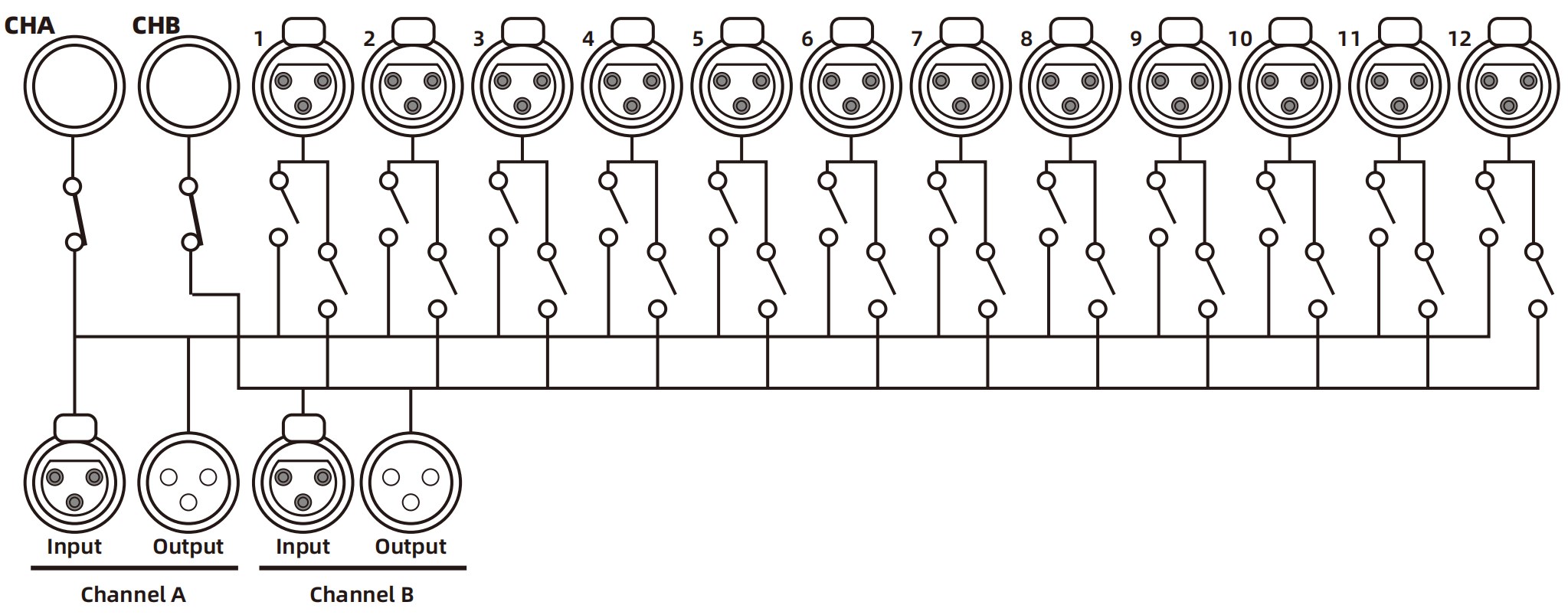

5. 通道切换示意图

6. 性能参数

通道信号	平衡信号 / 差分信号
通道数量	通道扩展至12通道，双向切换单通道
通道切换响应时间	<50ms
通道切换能力	2A 30V DC / 0.5A 125V AC
频率响应/FR	20Hz~80KHz, <0.02dB
谐波失真/THD	20Hz~80KHz, <0.005%
总谐波失真/THD+N	20Hz~80KHz, <0.005%
底噪/FFT	20Hz~80KHz, <500nVrms
信噪比/SNR	1K@1Vrms, >110dB
串扰/Crostalk	1K@1Vrms, <-100dBV

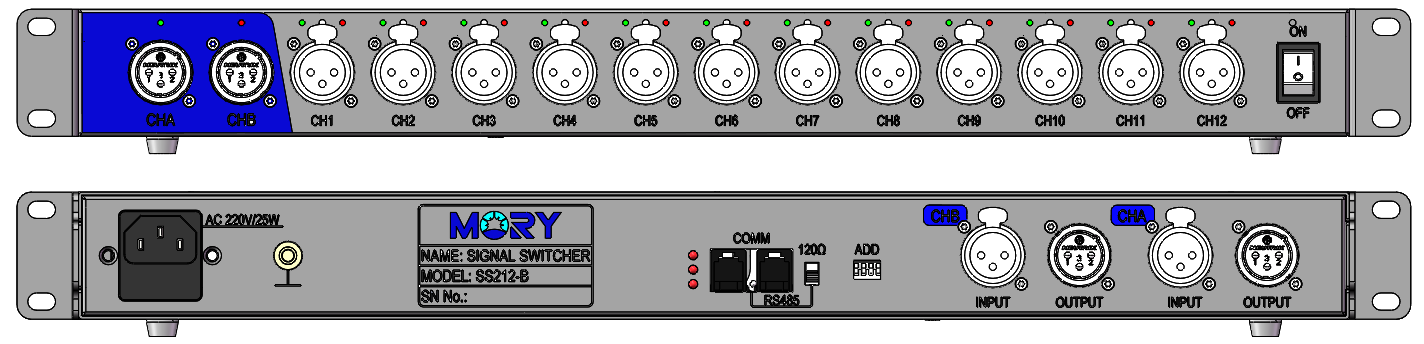

7. 接口面板

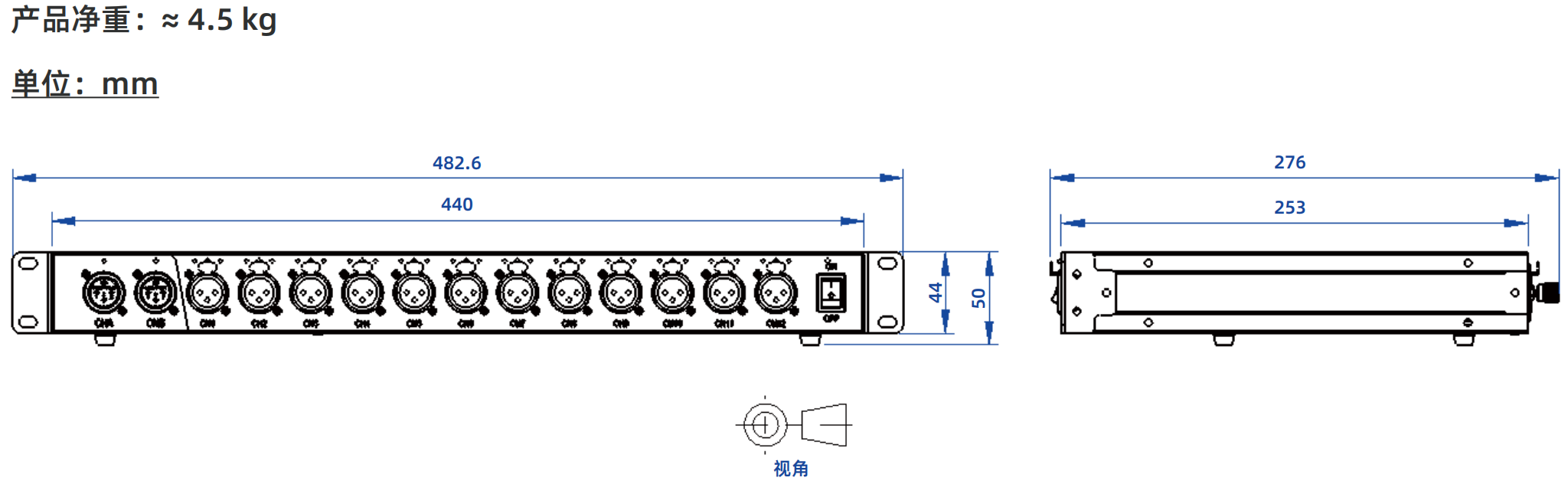

8.  产品尺寸及重量
